智能制造迈入“原子层控制”新时代
随着智能AI眼镜、环境感知耳机、具身智能机器人、AI芯片模组等智能终端快速崛起，相关产业正成为全球电子制造的新增长极。据MarketsandMarkets预测，到2030年，智能眼镜市场将突破60亿美元，年复合增长率超过25%；Precedence Research则预计具身智能机器人市场规模将超100亿美元，年均增长达21%；AI芯片则在特斯拉、苹果、英伟达等头部企业推动下，以超过30%的年增速发展，预计2030年全球市场规模将突破300亿美元。
与此同时，可穿戴设备如AR眼镜与智能模组正加速迭代，对材料工艺与系统集成提出更高要求。产品整体朝着轻薄化、多功能化、高环境适应性方向演进，核心部件对于膜层密度、耐蚀性、台阶覆盖性等指标愈发敏感。在此背景下，传统镀膜工艺在精度与形貌适应性上日渐受限，原子层沉积（ALD）技术正快速兴起，成为实现“原子级制造”的关键路径。
什么是原子层沉积（ALD）技术？
原子层沉积（Atomic Layer Deposition, ALD）是一种精密的薄膜沉积工艺，能够在纳米甚至原子尺度上实现膜厚控制。通过交替引入气相前驱体，在基底表面进行自限性反应，ALD可逐层构建高致密、无针孔的薄膜，具备如下核心优势：
三维保形性强：适配MEMS等高纵深比复杂结构；
超高均匀性：纳米级一致性沉积；
原子级厚度控制：精度可达±0.1 nm。

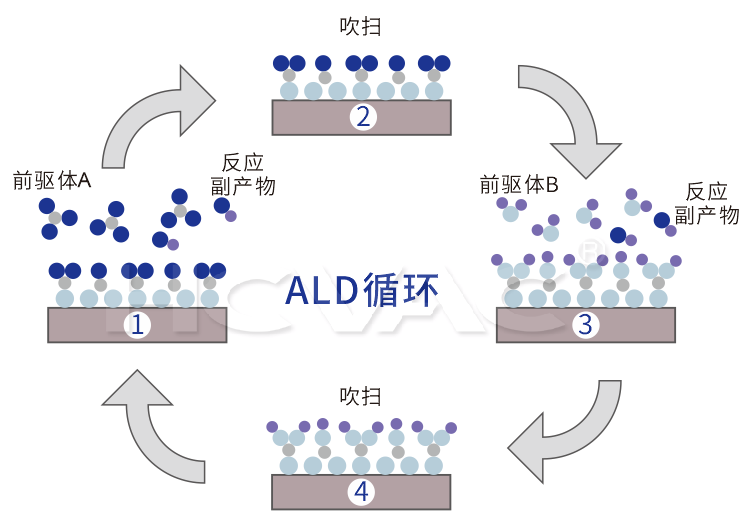

例如，以三甲基铝（TMA）与水蒸气为前驱体沉积氧化铝（Al O ）时，可通过四步反应循环精准构建光学膜、电介质、高k层或钝化保护层等功能膜组。
ALD技术在智能终端中的典型应用升富策略
1.芯片制造中的高k介电层沉积
ALD技术已成为先进半导体制造中的关键工艺，尤其在栅极电介质微缩趋势下发挥重要作用。传统SiO 在2nm以下厚度易出现隧穿效应，而高k材料（如Al O 、HfO ）则可通过ALD精密沉积，提升电容控制与器件性能。
优势概述：
纳米级厚度精准控制；
有效抑制漏电流与隧穿效应；
广泛适用于功率器件、存储芯片等多种场景。
2.复杂光学表面中的多功能膜构建
在AR眼镜、智能可穿戴等领域，ALD可用于构建抗反射、抗湿热的多层膜结构，有效提升透光率与显示清晰度。柔性OLED与Mini/Micro LED对阻水阻氧能力要求严苛，ALD技术可将WVTR控制至10 g/m /d以下，显著延长产品寿命。
关键性能：
数十纳米膜厚即具优异阻隔性能；
高透光性与耐腐蚀性并存；
保形性优异，适应折叠屏、卷曲屏等柔性基底；
在LED封装中，有效降低漏电，提升器件可靠性。
3.MEMS与传感器系统中的精密沉积
智能眼镜、无人机、机器人等终端中广泛采用MEMS加速度计与陀螺仪。ALD能实现封装、钝化及介电层沉积，即便在微孔、台阶结构中亦保持高致密性与一致性，提升稳定性与抗干扰能力。
应用场景举例：
传感器：沉积Al O /SiO 增强耐候性；
致动器：沉积金属/陶瓷膜，优化响应；
微光学：提升微镜与透镜的抗反射能力与形貌精度。
汇成真空：推动ALD设备国产化与应用场景协同落地
汇成真空（301392）科技有限公司依托十余年PVD与真空设备研发经验，成功研发出具备高通量与精密沉积能力的国产ALD设备，打破核心依赖，构建以下技术能力：
核心部件自主研发：实现前驱体供气、匀气系统、热控与尾气处理的全流程国产化；
多腔体系统适配：支持Batch式与Inline式ALD组合，适用于SiO /TiO 多层膜沉积；
MEMS级兼容能力：服务光电/磁阻等高精度传感器超薄封装需求升富策略。
